ということで、準備編に続き、製作編です。

nonkeyjr.com

が、その前に。

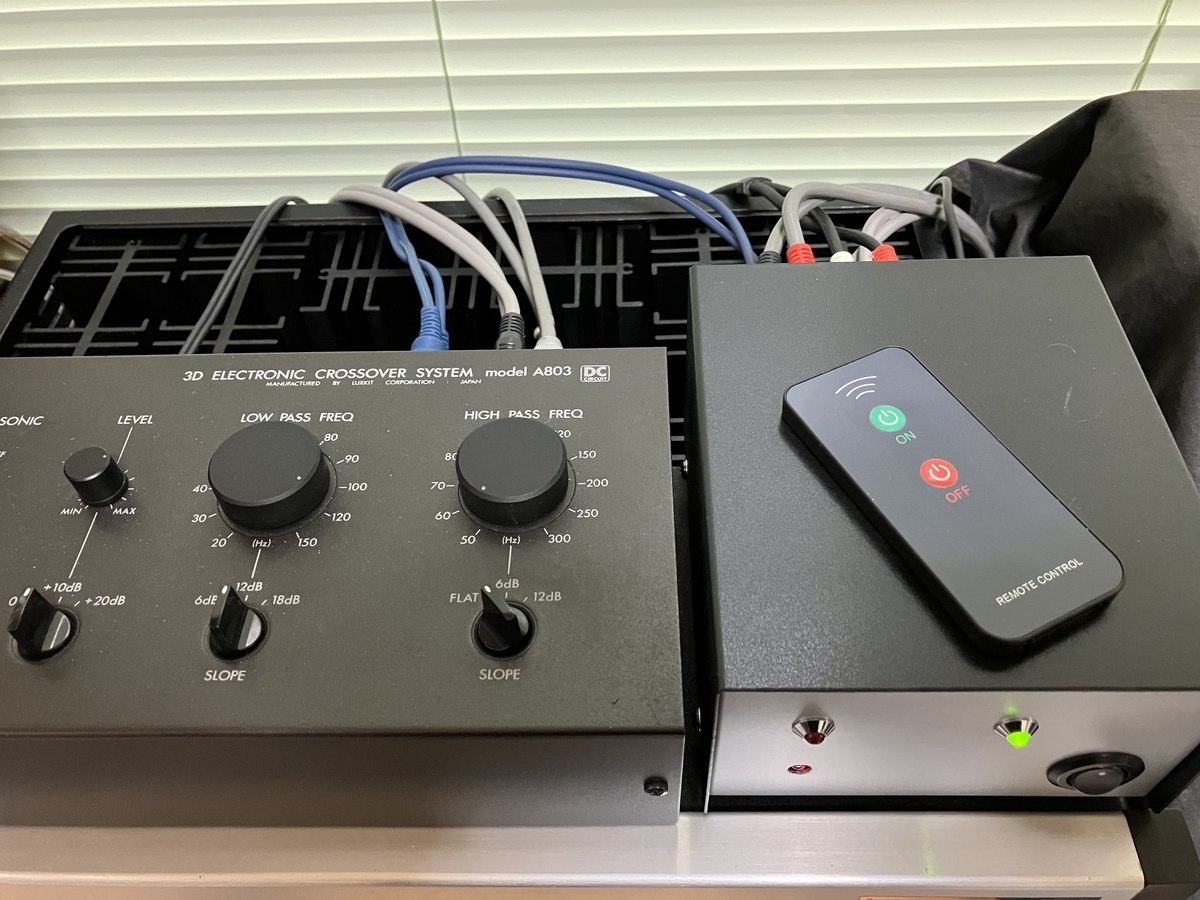

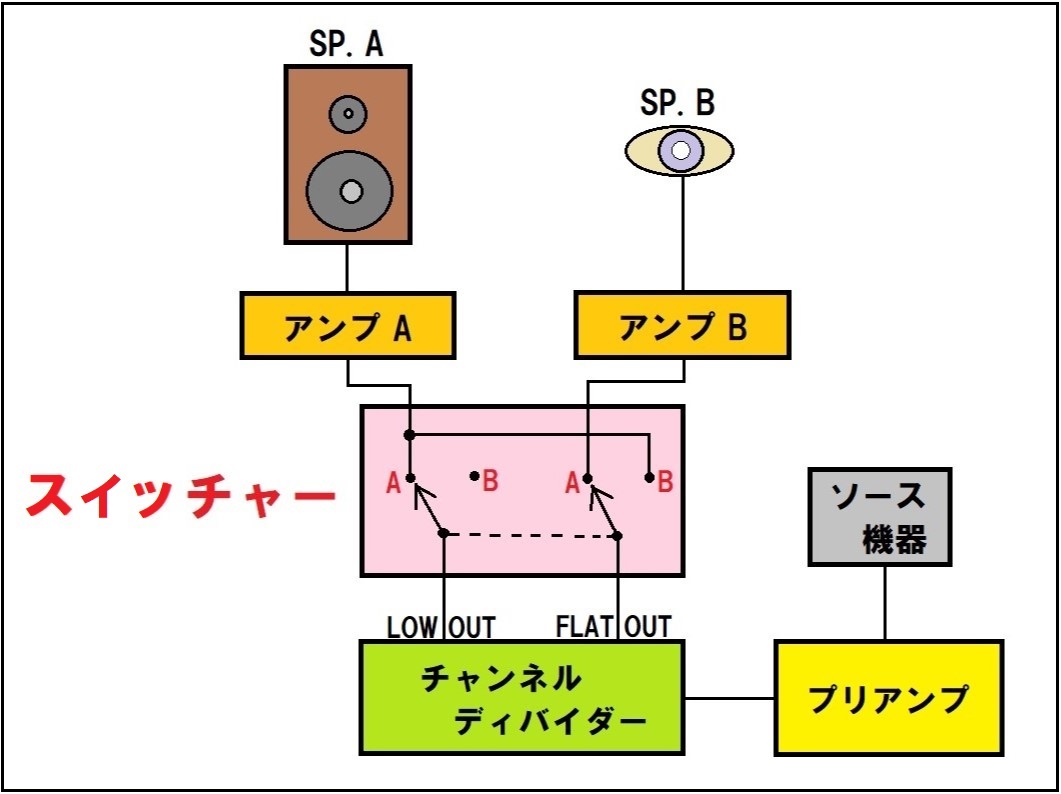

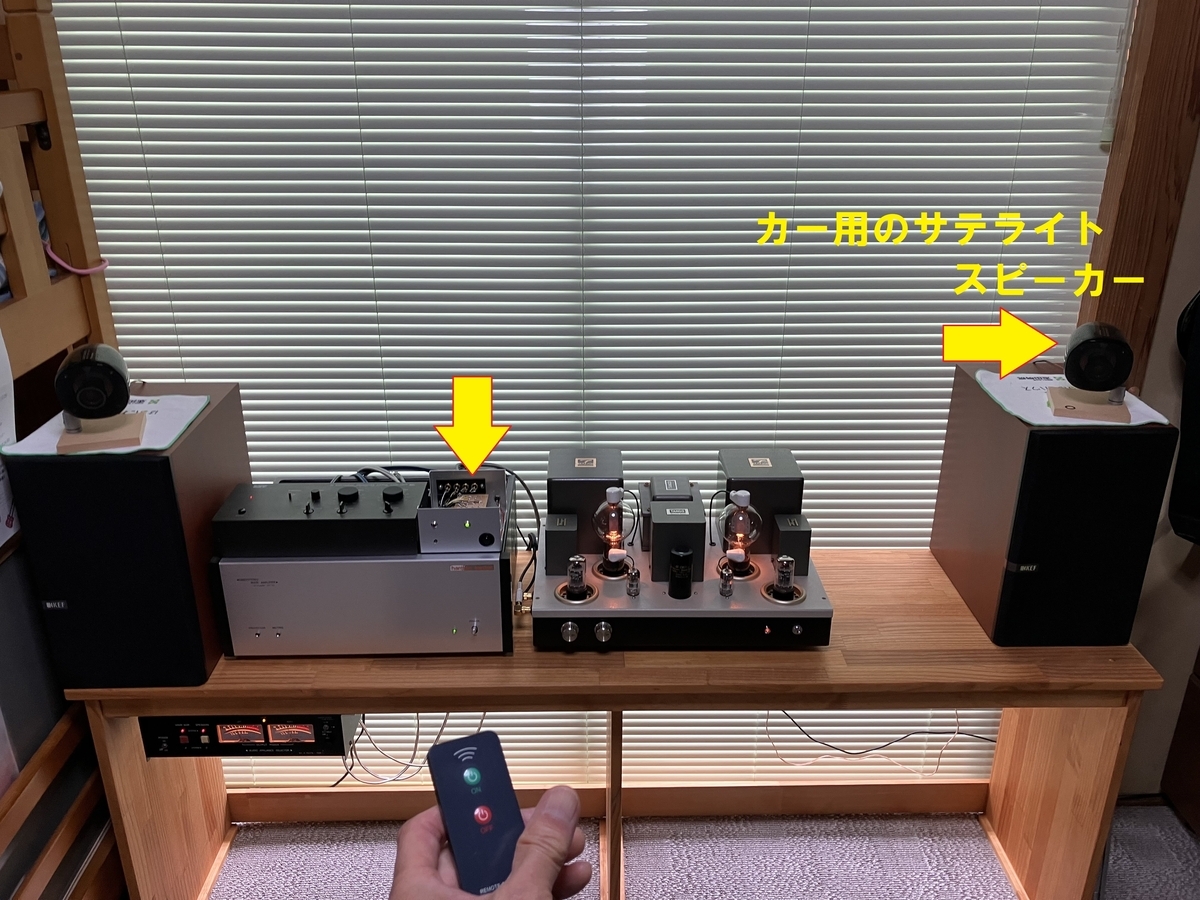

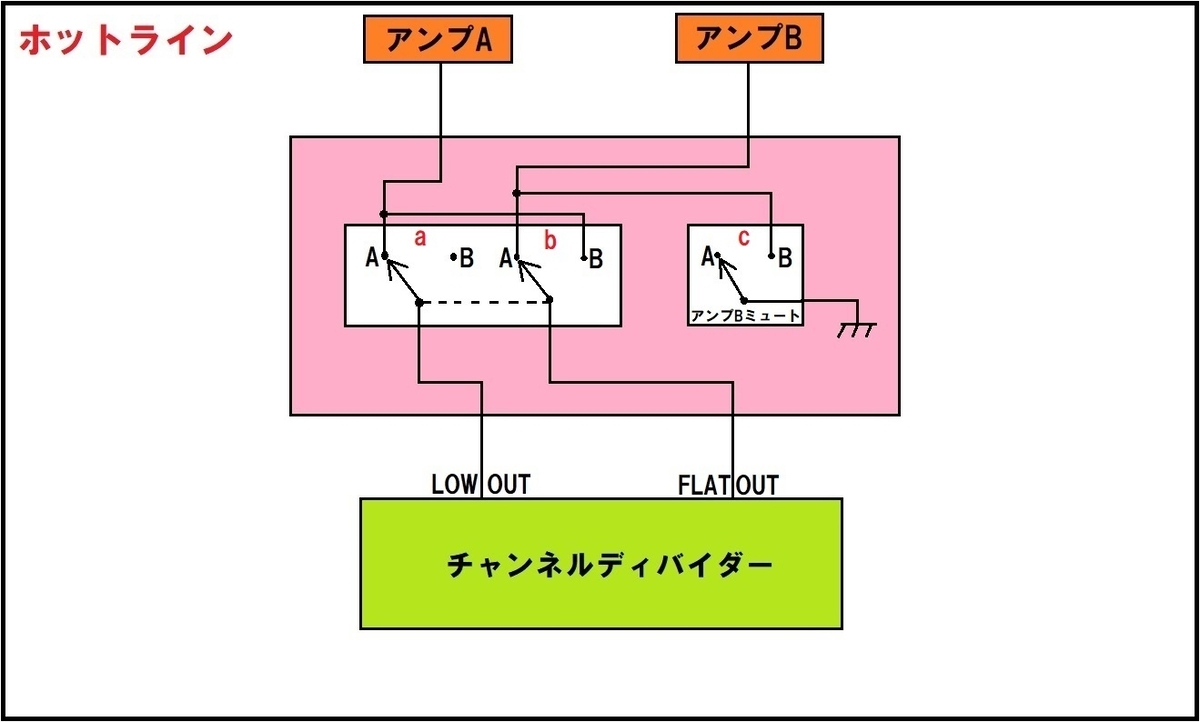

準備編で示した、図のピンク色の部分を製作しますが、当初は2回路2接点のリレーを左右で各1個使い、アンプ A・B の入力ラインを単純に切り替えれば、それでOKと考えていましたが、やはり世の中そんなに甘くはありませんでした。(-_-;)

問題発生！

1：接点が B の場合に、アンプ B の入力がオープンとなることでノイズが発生。

（これは想定済み）

2：アースラインの切り換え不適切により、アンプ A よりハムノイズ発生。

オーディオの基本の”キ”を疎かにした報いですかね。

そこで、

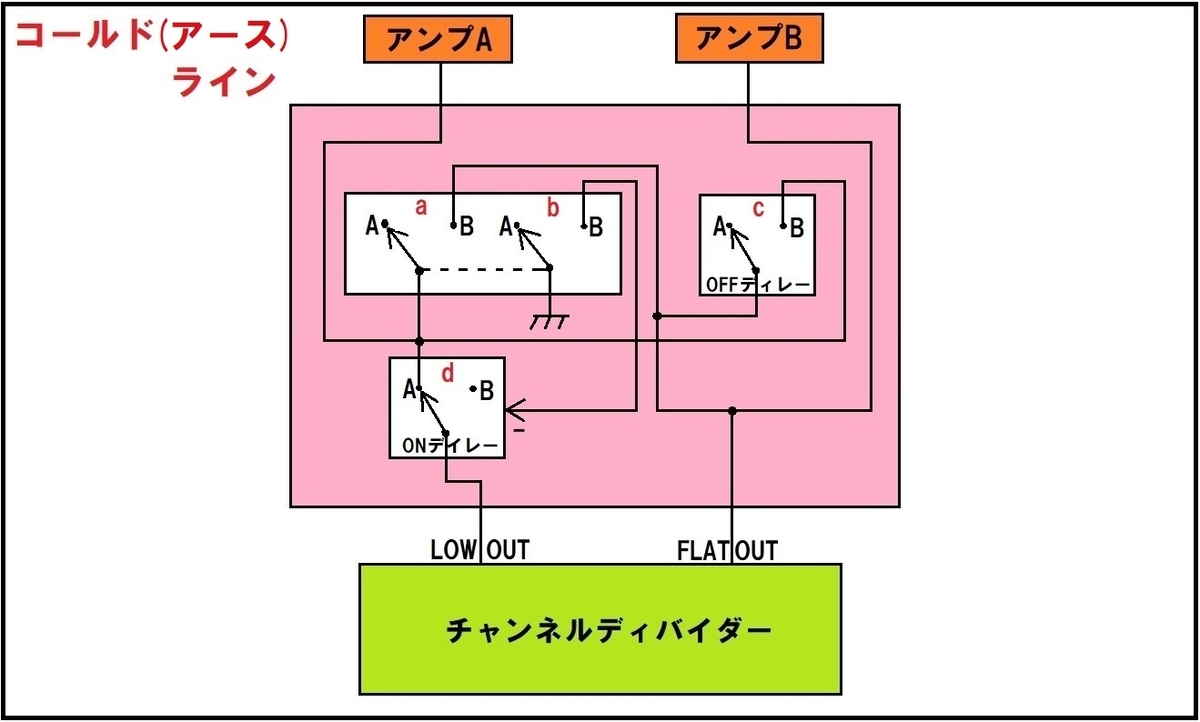

対処 1

b 接点に c 接点を追加し、スイッチがB の場合にアンプ B の入力をアースへ落としてオープンになることを防ぐ。

対処 2

”アースポイントは1点”の観点で経路を見直し、アースラインの切り替え用に a ～ d 接点を追加。

その心は？

スイッチが A の場合、アンプ A のアースラインはチャンネルディバイダーの LOW OUT のみに接続。

又、スイッチが B になると、今度はアースラインが FLAT OUT のみに接続されるように切り替え、アースループを作らないように配慮しました。

但し、注意が必要なのは、リレーの切り替わりのタイミングで、アンプ A のアースラインがオープンとなる瞬間を作らないこと。

アンプの入力は、アース側をオープンにすることは危険なため絶対に避ける必要があります。

具体的には、d 接点が B に変わってアンプ A への LOW OUT のラインが遮断されるのは、a 接点が先に B に切り替わり FLAT OUT のラインが接続されて、アンプ A のアースラインが確保された後になるようにします。（b 接点がその役割。）

逆に、スイッチが B → A の場合は、d 接点により LOW OUT のラインが確保されるのを待って、それまで FLAT OUT からのラインを繋いでいた a 接点が A へと切り替わるように、時間差（ディレー）で作動する c 接点を a 接点に並列に接続します。

ちなみに、アンプ B のアースラインは、動作状態に関わらず、常に FLAT OUT からのラインに繋がったままなので配慮は不要です。

自分でも何を言っているのか分からなくなりそうですが、これで問題は解消されるはずです。

お陰で小信号リレーを 5 個追加することになりましが－－－。

ここ迄、準備編の内容になってしまいましたが、いよいよ製作です。

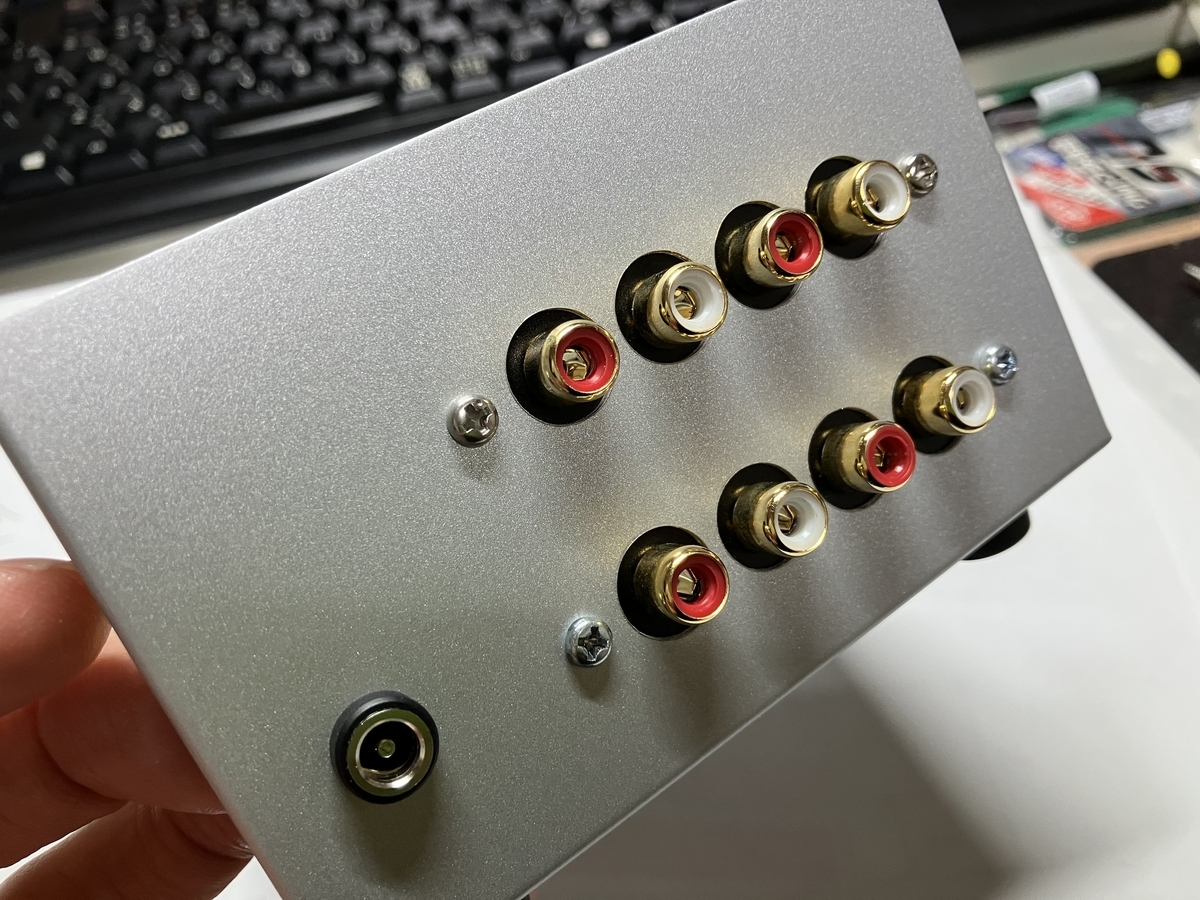

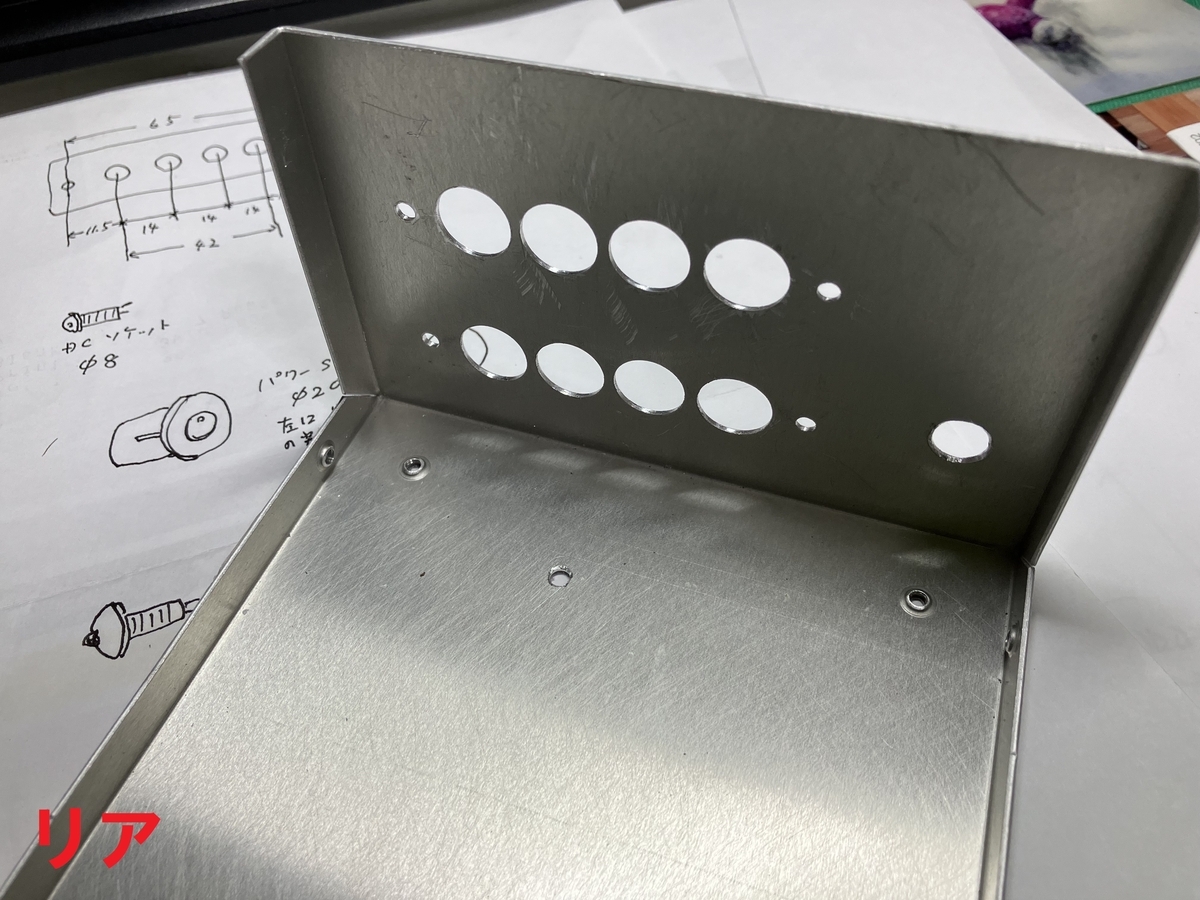

全てのパーツが余裕で入る大きさのケースを選び、バランス良く各パーツを配置します。

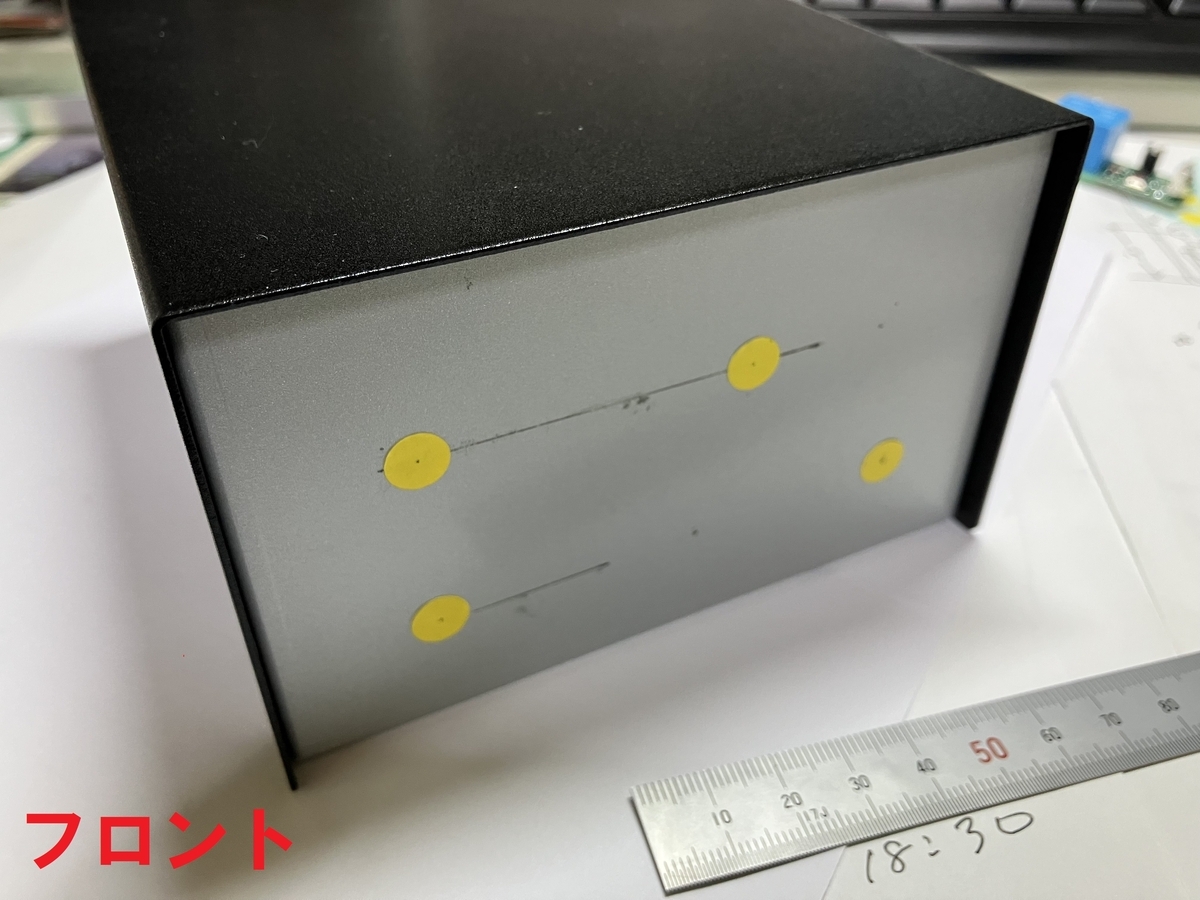

開ける穴の数が多い場合は、特に慎重に位置決めを行わないと綺麗に揃えることができません。

うん。ピッタリ。ズレは皆無です。

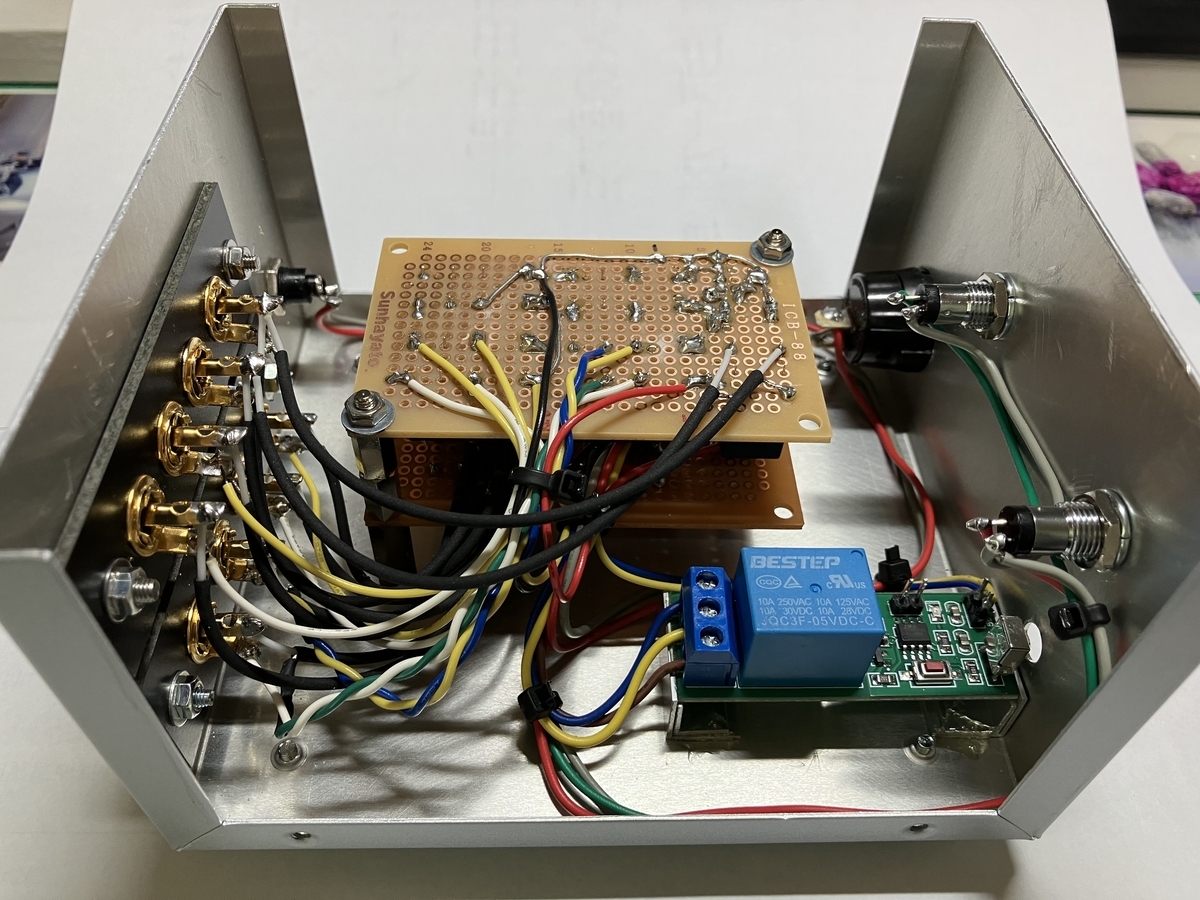

想定外のリレーが追加になり、急遽基盤が2段重ねになりました。かなり込み入った配線ですが、まあ、こんなものでしょう。

（ここでワンポイント。基盤にリード線を結線する場合は、位置的に近いからといって、基盤の四方から配線しないことです。もしもそうすると、問題が起きた時に基盤を裏返そうにも、いちいち配線を取り外す必要があり面倒です。写真のように、リード線を一辺に集めておけば、線を付けたままで基盤を裏返しパーツの交換も容易です。）

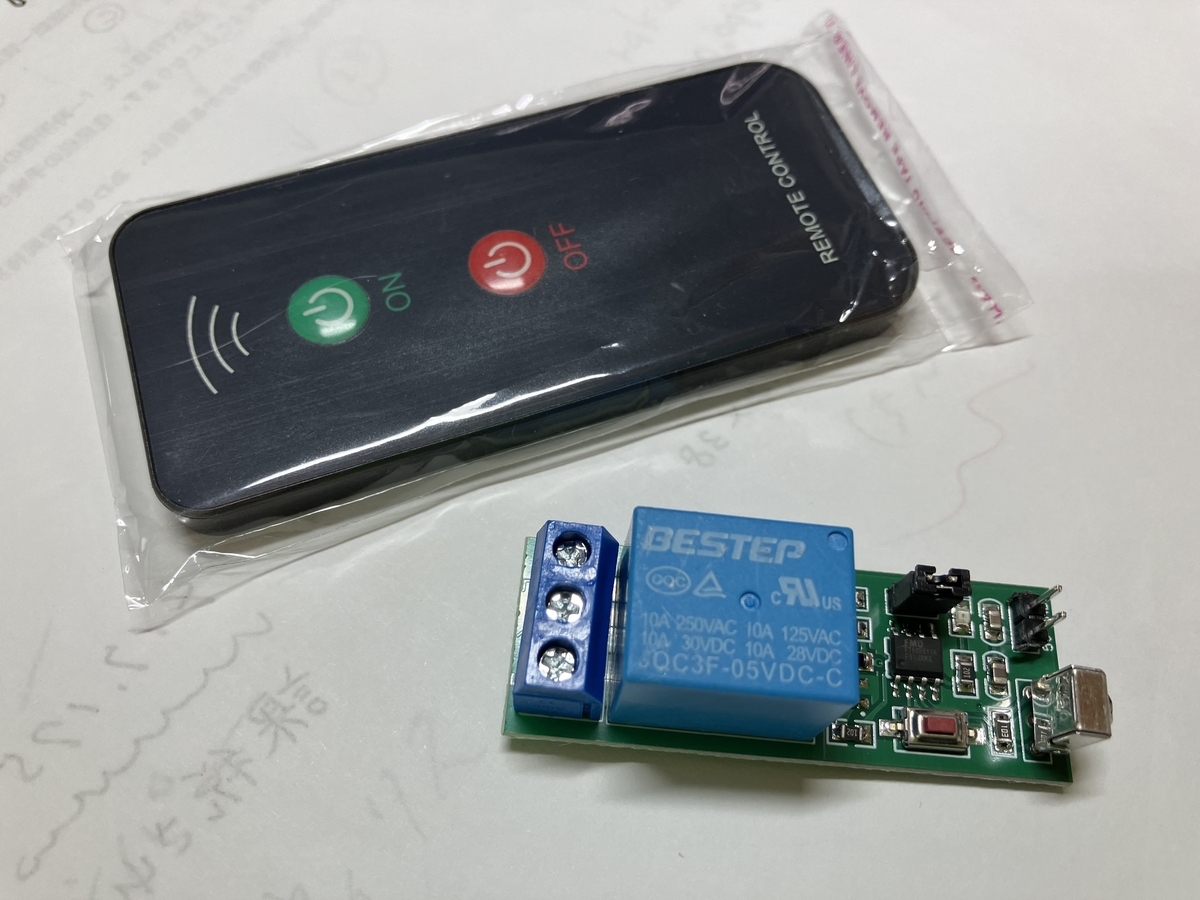

右下の基盤は、リモコンの受光部です。遠隔操作できるように追加しましたが、このAssyはamazon や楽天で 1,000円程度で入手可能です。便利な時代になりました。
